Вилка ШР20П4ЭГ4





Вилка ШР20П4ЭГ4 используется в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения.

Технические характеристики


Параметры
Значения


Рабочий ток
10 А


Максимальное рабочее напряжение постоянного тока
не более 850 В


Диаметр контактов
1,5 мм


Покрытие контактов
серебро


Сопротивление контактов
2,5 мОм


Сопротивление изоляции в нормальных климатических условиях
не менее 5000 МОм


Количество сочленений-расчленений изделий соединителей ШР20П4ЭГ4
500


Минимальная наработка
100 ч


Срок сохраняемости
не менее 15 лет


Хвостовики контактов изделия разъём ШР20П4ЭГ4 допускают подсоединение проводов сечением
не более 1,93 мм2


Количество припаек
не более 3


Сочленение соединителей
резьбовое


Метод монтажа
пайка


Габаритные размеры
56,1×37,1×29,5 мм



Конструкция

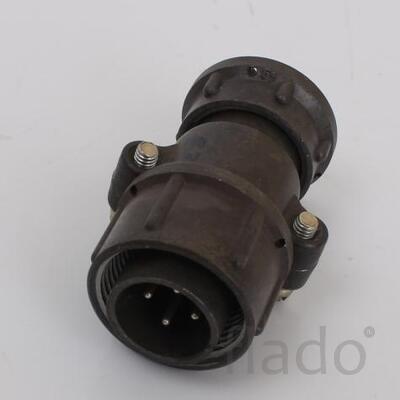

Вилка – 4-х контактная негерметичная кабельная вилка серии ШР, с прямым выводом под экранированный кабель и патрубком. Вилка имеет проходной диаметр 24 мм, обеспечивает соединение двух контактов диаметром 1,5 мм с рабочей токовой нагрузкой до 10 А на каждый и до 40 А на соединитель в целом при напряжении переменного и постоянного тока до 850 В. Ответной частью вилки кабельной ШР20П4ЭГ4 является розетка приборная ШР20П4ЭГ4. Разъём ШР20П4ЭГ4 относится к группе цилиндрических кабельных низкочастотных низковольтных разъёмов.
